Профилометр железнодорожной колесной пары

Лазерный профилометр предназначен для измерения:

• высоты гребня (проката);
• толщины гребня;
• крутизны гребня;
• снятия и анализа полного профиля поверхности катания колеса;
• поддержки электронной базы данных по износу колесных пар;
• проведения допускового контроля и разбраковки при техническом осмотре, освидетельствовании, ремонте и формировании железнодорожных колесных пар локомотивов и МВПС.

Замеры производятся непосредственно на подвижном составе, без выкатки колесных пар.

Зарегистрирован в Государственном реестре средств измерений РФ под №35128-07

Зарегистрирован в Реестре средств измерений, допущенных к применению в ОАО "РЖД", под № РБ 03 01 3096 12

Оператор устанавливает прибор на измеряемое колесо. По команде с КПК или ПК встроенный лазерный модуль выполняет бесконтактное сканирование поверхности колеса.

Результаты измерения (геометрические параметры и профиль поверхности) отображаются на дисплее КПК, могут быть сохранены в памяти КПК и переданы в базу данных ПК. Одновременно сохраняются дополнительные параметры: номер оператора, идентификатор стороны (левое или правое колесо), номер оси, номер локомотива (вагона), номер колесной пары и т.д.

Серия ИКП
	Диапазон измерения высоты гребня, мм -"- толщины гребня, мм -"- крутизны гребня, мм 20…45 20…40 1…15 Погрешность измерения высоты гребня, мм -"- толщины гребня, мм -"- крутизны гребня, мм ± 0,1 ± 0,1 ± 0,2 Диапазон построения профиля, мм 145 максимум

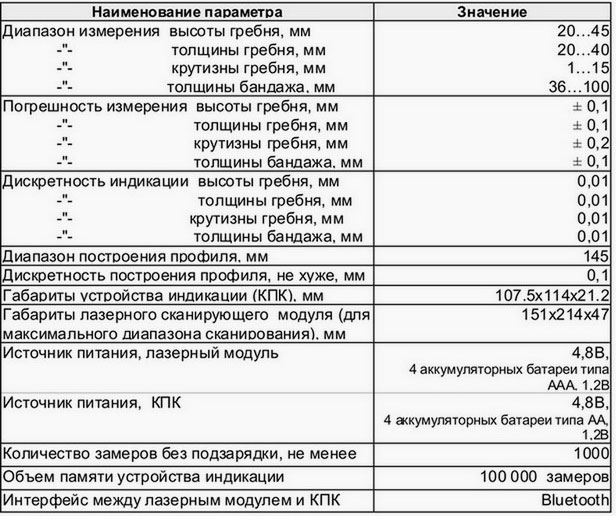

Спецификация
