Переносной рельсовый профилометр

Главная → Стендовое испытательное оборудование → Переносной рельсовый профилометр

Профилометр рельсовый переносной (ПРП) предназначен для бесконтактной регистрации поперечного профиля рабочей поверхности головки рельсов.

В профилометре использован бесконтактный способ регистрации профиля с помощью лазерного датчика и сканирующего устройства.

ПРП выполняет следующие основные функции:

получение информации о параметрах поперечного профиля рабочей поверхности головки рельса;
снятие и анализ полного профиля рабочей поверхности головки рельса;
визуализация на дисплее совмещенных графических изображений фактического и нового поперечных профилей головки рельса;

Серия ПРП

Вертикальный износ головки рельсов, мм	-5,0 …+14,0
Боковой износ головки рельсов, мм	-5,0…+18,0
Приведенный износ головки рельсов, мм	до 14,0

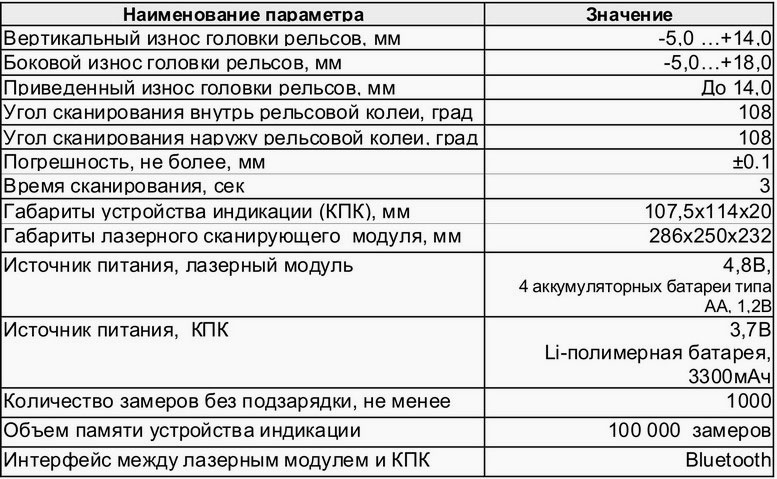

Спецификация

Принцип работы

Оператор устанавливает лазерный сканирующий модуль на головку измеряемого рельса. По команде с КПК или ПК лазерный модуль, аналог триангуляционного датчика серии РФ603, выполняет бесконтактное сканирование поверхности рельса. Результаты измерения (геометрические параметры и профиль поверхности) отображаются на дисплее КПК, могут быть сохранены в памяти КПК и переданы в базу данных ПК. Одновременно сохраняются дополнительные параметры: дата измерения, код оператора, дистанция пути, номер пути, тип рельса и т.д.
