Оптический микрометр РФ656

Серия РФ656
	высокоточные микрометры с телецентрической оптикой	Диапазон измерений, мм 6, 25  Точность, % от диапазона: ±0.5 Частота выборки, кГц: 1000

[ посмотреть другие модели ]

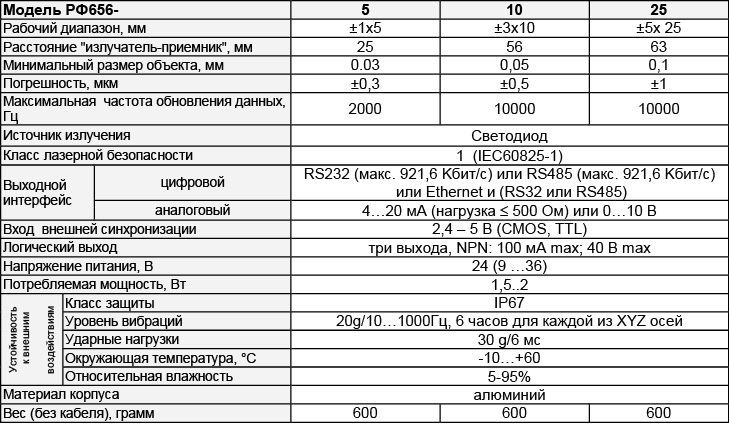

Спецификация

Принцип действия

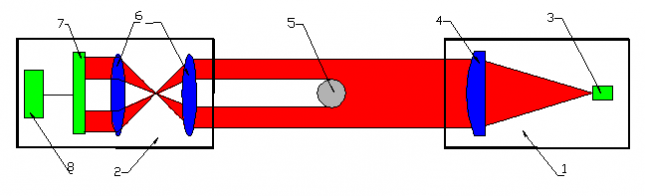

В основу работы прибора положен теневой метод. Микрометр состоит из двух модулей: излучателя 1 и приемника 2. Излучение светодиода 3 коллимируется объективом 4. При размещении объекта 5 в области коллимированного пучка изображение объекта 5 формируется телецентрической оптической системой 6 на линейке ПЗС-фотоприемников 7. По положению теневой границы (границ) процессор 8 рассчитывает положение (размер) объекта.
