Высокоточные двумерные оптические микрометры

Главная → Лазерные, оптические измерительные датчики → Высокоточные двумерные оптические микрометры

Двухмерный оптический микрометр предназначен для бесконтактногоизмерения и контроля диаметров, зазоров и положений технологических объектов.

Измерения производятся на основе 2D-изображения, что дает возможность датчику скомпенсировать погрешность связанную с наклоном объекта измерения автоматически.

Лазерный микрометр для высокоточного измерения диаметра позволяет производить измерение диаметра в сечении и среднего диаметра в зоне измерения. Расчет среднего диаметра в зоне измерения сводит к минимуму ошибки, вызванной шероховатости поверхности. Датчики могут применяться как оптические датчики зазора.

Модель	ТМ-006	ТМ-040	ТМ-065
Диапазон измерения (диаметр окна контроля), мм	6	40	65
Минимальный размер объекта, мм	0,04	0,3	0,5

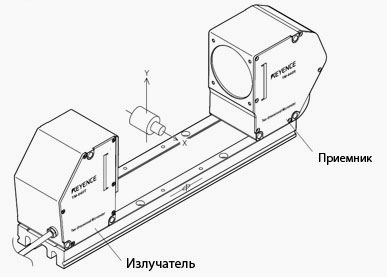

Расстояние между приемником и излучателем, мм	60	180	270
Точность,мкм	+/-0,5	+/-2	+/-3

Принцип работы

Объект освещается равномерным коллимированным источником света на основе зеленого светодиода. Тень объекта проецируется на двумерную матрицу CMOS, которая распознает координаты границ "свет-тень" в полученном изображении, и измеряет требуемые геометрические размеры.

Варианты механизированное подачи объекта измерения

Вид измеряемой детали на технологическом дисплее
