Лазерные системы юстировки валов, труб и других объектов

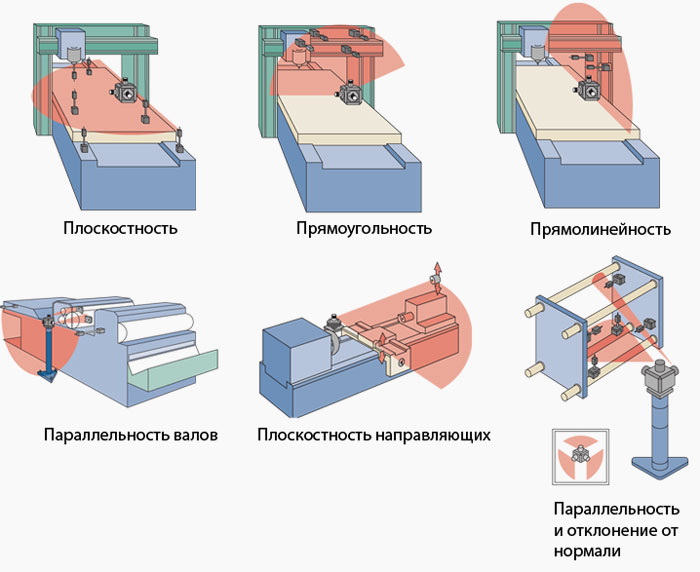

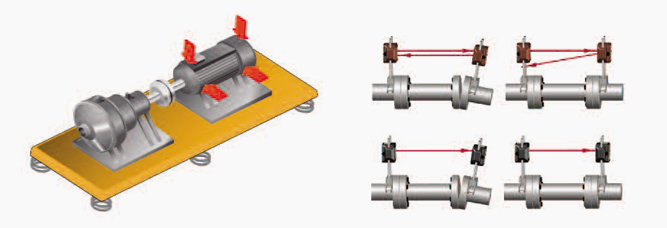

Лазерные системы юстировки предназначены для калибровки станков, выставки по центру машиностроительных деталей, измерения плоскостности и прямолинейности, выравнивания и выверки валов, юстировки и калибровки осей шпинделя и многих других применений.

Лазерные системы юстировки отличаются высокой точностью, удобны в применении и могут быть использованы практически для решения любых задач юстировки и контроля прямолинейности и плоскостности.

Элементы системы юстировки могут быть легко размещены в отверстиях диаметрами от 38 мм до 914 мм (и более).

Длина объектов для юстировки может составлять до 33,5 м.

Система юстировки состоит из высокоточного высокостабильного лазера, который задает оптическую ось измерения и набора приемных мишений, которые производят измерения отклонения объектов от оптической оси.

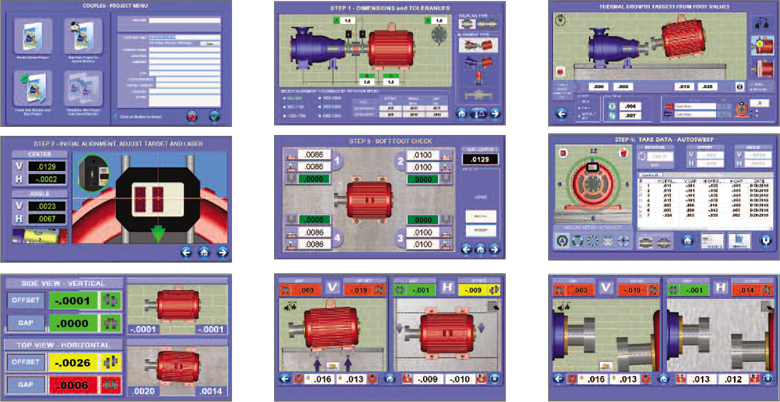

Вся информация об измерениях передается на пульт оператора.

Точность измерения отклонения до 0.1 мкм.
Повторяемость измерений до 0.025 мкм.

Метрологические характеристики

Тип лазера	Class II, 635 нм Class I в режиме сканирования.
Мощность лазера	0,9 мВт
Стабильность луча	0,005 мм/час/градус С угловая стабильность 0,36 секунды/час/градус С
Прямолинейность луча	0,0008 мм/м
Диапазон работы	30,5 м
Режимы работы	1,2 и 3 луча
Разрешающая способность	0,005 мм/м
