Автоматизированная система контроля геометрии резьбы

Система предназначена для автоматического бесконтактного лазерного контроля геометрических параметров внешней и внутренней резьбы труб, замковых муфт и пр.

Система выполняет следующие функции:

• контроль геометрии резьбы по ГОСТ 632-80;
• обработку данных;
• выдачу результатов (в том числе, сравнение с эталоном);
• формирование сигналов о годности в пределах допуска;
• формирование сигналов для выдачи в систему управления;
• передачу данных о годности и сортаменте трубы в АСУ с учетом присвоенного номера измеряемой трубы;
• формирование сигналов об аварии и передачу их в АСУ, для остановки оборудования.



Технические характеристики

• количество сканируемых сечений - не менее 8-ми, либо 100% осмотр поверхности по спирали;
• точность контроля геометрии профиля резьбы - согласно допускам, указанным в ГОСТ 632-80 и соответствующим им точностям по ГОСТ 8.401-80;
• контролируемые параметры геометрии резьбы: согласно требованиям ГОСТ и ТУ;
• имеется возможность перенастройки системы для контроля параметров резьбы, труб различного сортамента и типоразмера силами оператора линии, в течение не более 2-х часов.

Программное обеспечение обеспечивает проведение автоматизированного контроля, регистрацию, обработку, отображение, документирование и сохранение результатов с передачей их по компьютерной сети по согласованному протоколу.

Система поставляется с двумя видами программного обеспечения:

• Geomagic (требуется приобретение лицензии) - для лабораторий, использование системы технологами для отладки тех. процессов, статистического исследования износа инструмента и оснастки. Широкие измерительные возможности и 3D визуализация.
• D-TEST Studio - для работы в производственной линии, максимально упрощенный интерфейс, допускной контроль, работа с роботами и транспортными линиями.

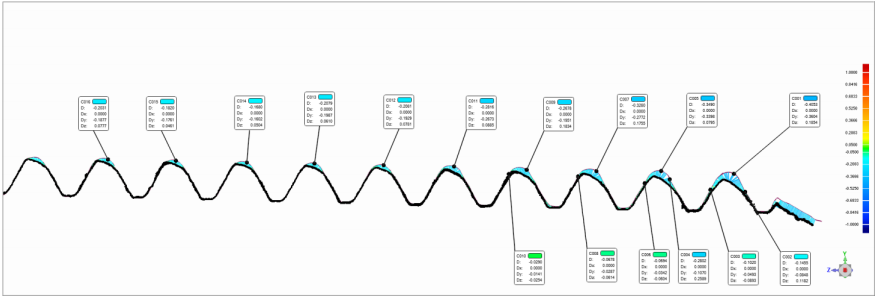

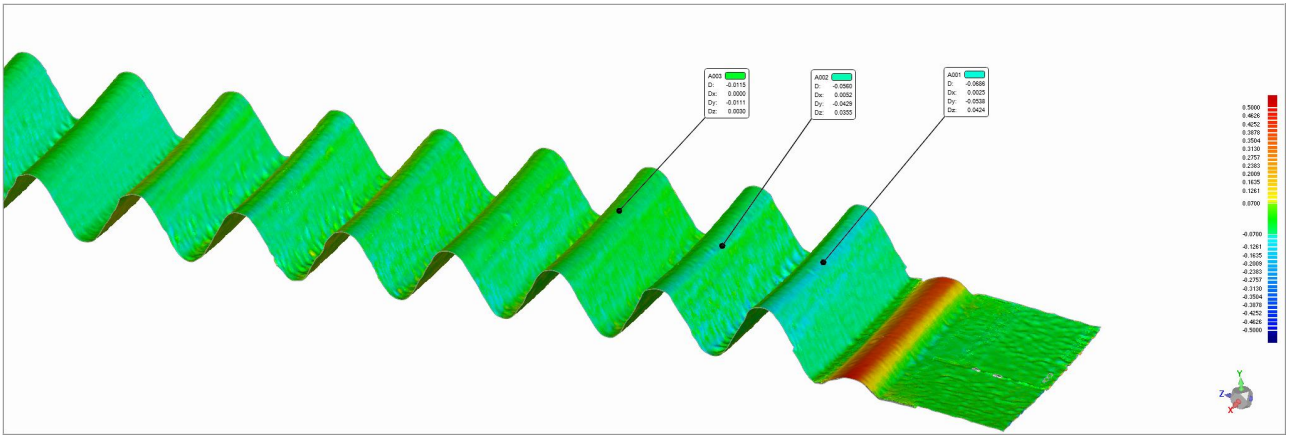

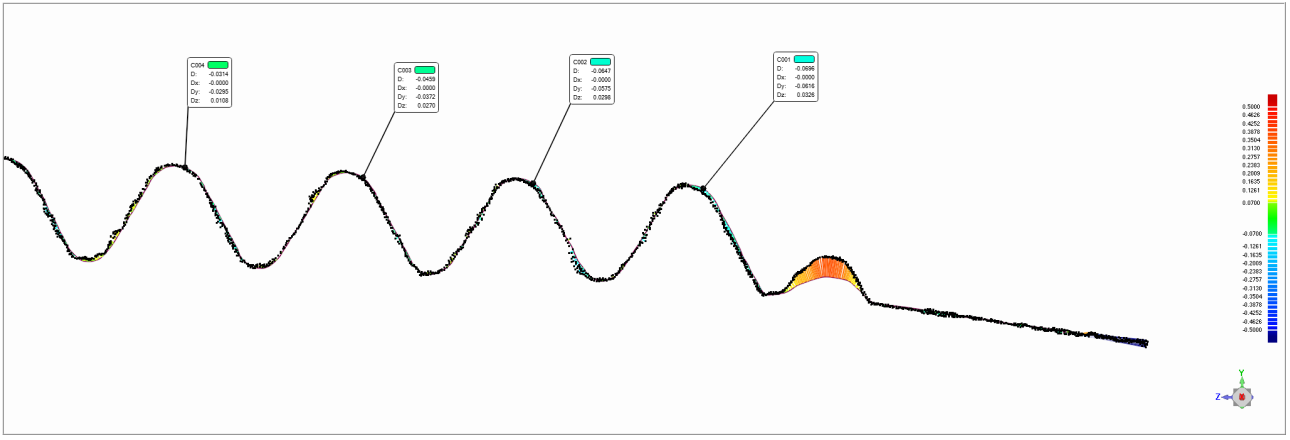

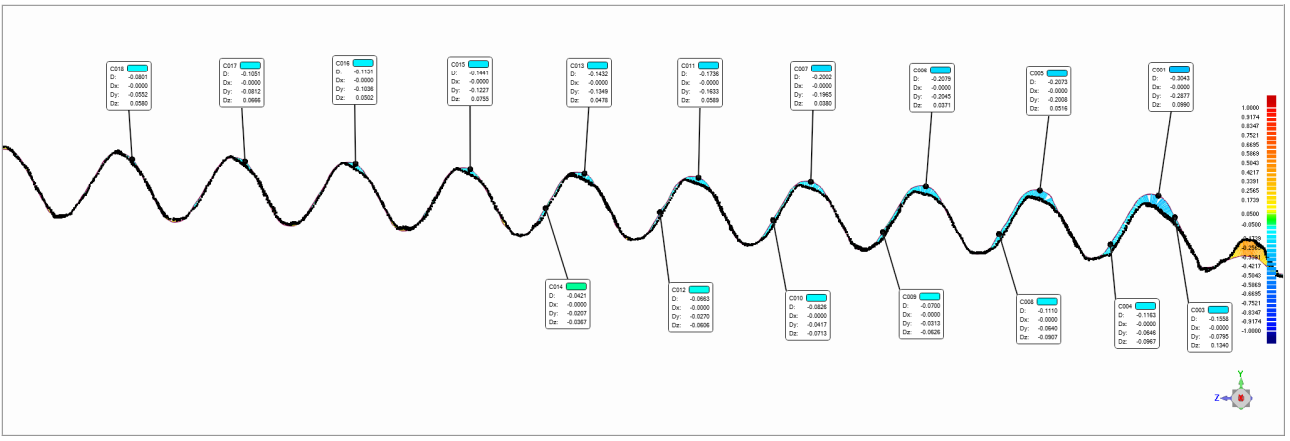

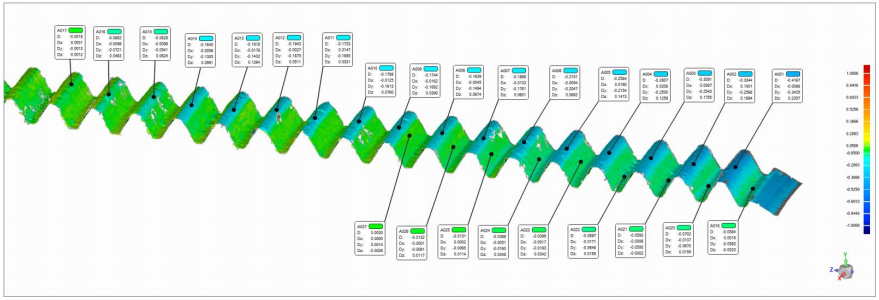

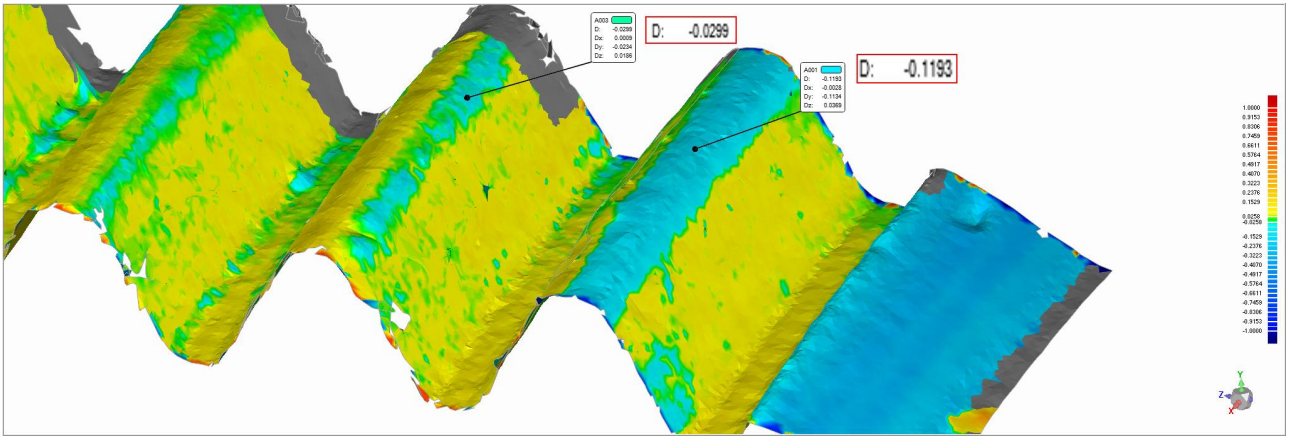

Примеры отчетов, выдаваемые системой в технологическом режиме:

Система поставляется с метрологическим обеспечением. Лазерный модуль системы включен в Госреестр РФ средств измерения. Транспортная система поставляется с аттестатом калибровки.
